产品概述 Feature

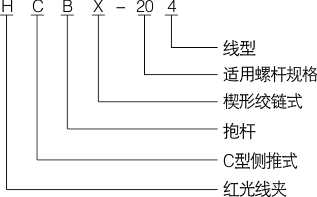

型号意义
产品概述

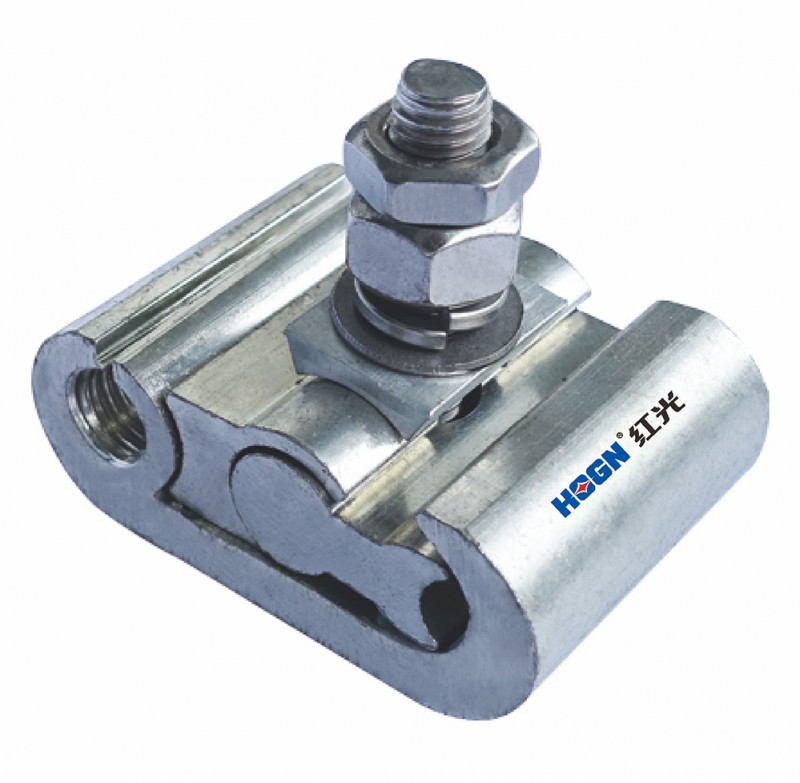

HCBX系列侧推式抱杆线夹,主要用于导线与变压器、真空断路器等电力设备螺柱状出面桩头与导线之间的连接,可用于铜、铝螺杆与铜绞线导线、铝绞线、铜芯铝绞线的过渡连接。其性能优于普通螺栓型设备线夹,具有接触电阻低、对导线握力恒定长期,免维护等优点。
产品优点
本产品继续了HCJB系列侧推式并沟线夹的所有优点:
1、与设备接线螺柱之间接纳螺纹连接,且螺套有开缝间距,用于绞轴母楔块压紧后,使内开缝部位变形,可加大对接线螺柱的抱紧力,使接触更可靠,并降低了接触电阻。
2、对导线的连接方法与侧推式并沟线夹相同,具有压紧力接续可靠、接续电阻低的优点。
3、主体接纳高弹性铝合金质料,充分利用了C形结构的储能优势,使线夹与导线坚持同呼吸,制止了因气候和运行中热胀冷缩引起的线夹性能下降。
4、螺栓型绞轴式内楔结构,装置简单便当,施工省力,装置后能抵达平衡锁定的状态,抵达免维护的目的。
5、具有接触面积大,接续电阻低的优点。
装置与使用
a、在装置前,请再次确定使用的线夹是否与导线及变压器螺栓规格相切合。
b、装置本体,将本体的螺纹部分拧到变压器上,条件允许时螺栓端部应凌驾本体,并拧紧变压器出面上的备紧螺母。
c、将导线放入本体线槽,并将配合好的主块和支块转成一定角度,按主块对应出面端,支块对应导线的原则,压入本体中。
d、装入螺栓等紧固件,可用手预紧。
e、用扳手拧紧螺母,直到主块与支块成水平状。
f、检查装置,本体应有明显变形撑开。
a、在装置前,请再次确定使用的线夹是否与导线及变压器螺栓规格相切合。
b、装置本体,将本体的螺纹部分拧到变压器上,条件允许时螺栓端部应凌驾本体,并拧紧变压器出面上的备紧螺母。
c、将导线放入本体线槽,并将配合好的主块和支块转成一定角度,按主块对应出面端,支块对应导线的原则,压入本体中。
d、装入螺栓等紧固件,可用手预紧。
e、用扳手拧紧螺母,直到主块与支块成水平状。
f、检查装置,本体应有明显变形撑开。装置与使用

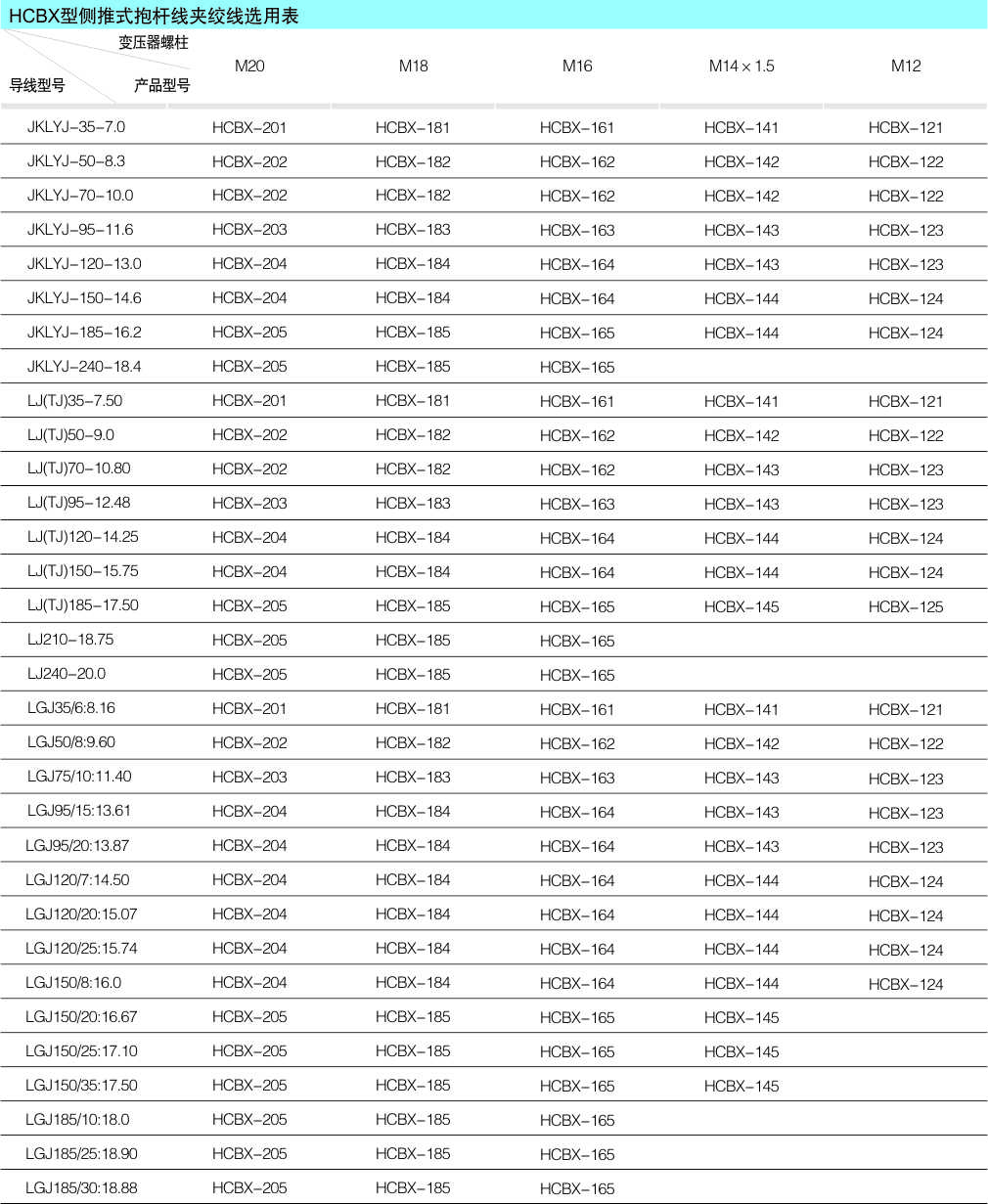

线型说明:1.JKLYJ-架空绝缘铝绞线;
2.LJ-铝绞线;
3.TJ-铜绞线;
4.LGJ-钢芯铝绞线。
产品价格 Price
价格 | 规格 | 开始日期 | 结束日期 |
---|---|---|---|
0.00 | 元/个 | 2020-06-19 00:00:00 | 2020-06-19 00:00:00 |
